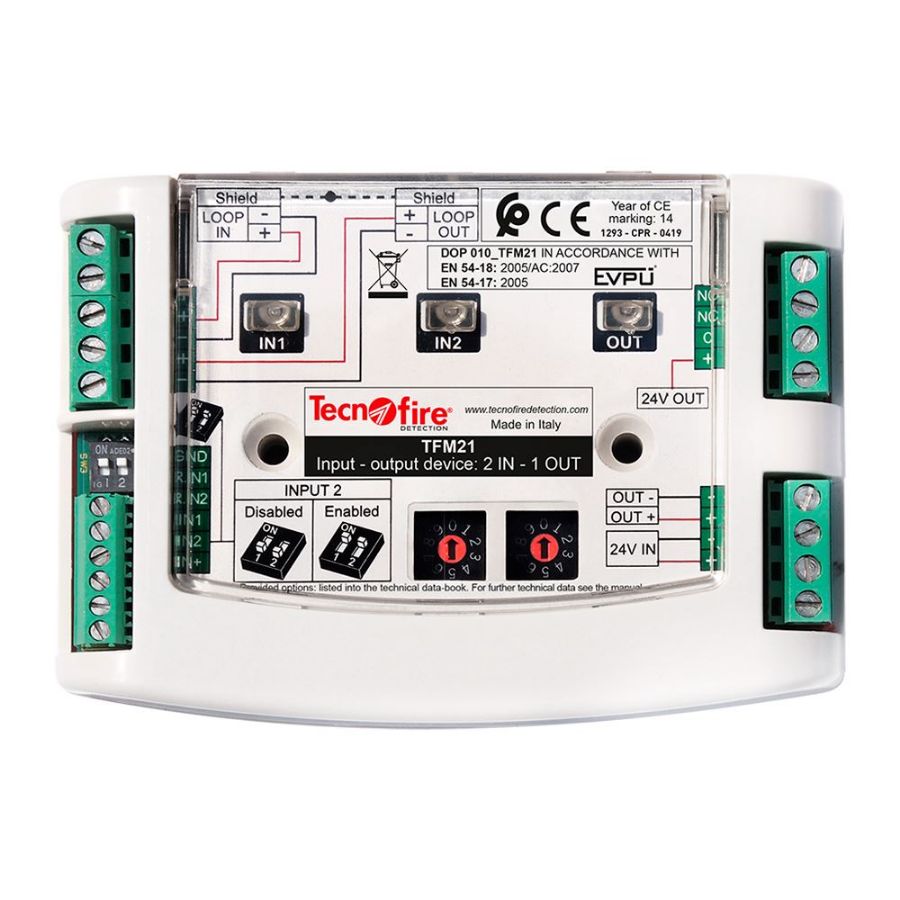

| Naziv uređaja | TFM21 |
| Opis | 2 ulaza + 1 izlaz |
| Komunikacijski protokol | Vatra-brzina |
| Adresa | 2 rotacijskih selektora |
| Zauzete adrese | 1 adresa za svaki unos (najviše 3) |
| Učestalost ispitivanja | 2 razine |
| Komunikacijski SVJEDOK | Signalizacija koja se može isključiti |
| Kriteriji uspješnosti | 4 za ulaze, 2 za izlaze |
| Vrsta unosa | Alarm ili kvar |
| Vrsta izlaza | Kontaktna ili kontrolirana linija |
| Kašnjenje aktivacije | Programabilan |
| Vrijeme aktivacije | Programabilan |
| Aktivacija izlaza | Predmet algebranske formule |
| Napajanje | Iz petlje |
| Nazivni napon | 24 V DC |
| Radni napon | 18V...30V DC |
| Apsorpcija u stanju pripravnosti | 500 µA pri 24 V DC-u u odsutnosti komunikacije |
| Apsorpcija u alarmu | 2,3 mA pri 24 V DC |
| Izlaz repetitora | 9,4 V DC 6 mA (zaštićeno) |
| Razdjelnik linija | Inteligentni izolator (bez gubitka uređaja) |
| Kontakti releja | Maks. 30 V DC 1 A (rezistivno opterećenje) |
| Napajanje | PoSnagani izlaz napon od 18 V do 30 V DC (maks. 500 mA) |
| Temperatura pri vježbanju | -15°C...+70°C |
| Relativna vlažnost | 10%...93% (pri odsutnosti kondenzacije) |
| Stupanj zaštite | IP40 |
| Kontejner | ABS V0 |
| Dimenzije (D x Š x V) | 112 x 78 x 25 mm |
| Težina | 165 g |
| Standardi | EN 54-18: 2005/AC: 2007 - EN 54-17: 2005 |
| Broj certifikata | 1293-CPR-0419 |
| Godina označavanja CE | četrnaest |
| Broj izvoda o beneficijama | 010_TFM21 |
| Certifikacijsko tijelo | EVPU |
Adresabilni modul s 2 nadzirana ulaza i 1 nadziranim izlazom, koje sustav pojedinačno identificira, zauzima maksimalno 3 adrese.
Programabilni funkcijski ulazi s 4 radna kriterija: alarm, tišina, resetiranje i ništa, 2 načina spajanja ulaza: alarm ili kvar.
Izlazne programabilne funkcije s 2 radna kriterija: s mogućnošću isključivanja i bez isključivanja, 2 načina rada tipa izlaza: kontakt ili kontrolirana linija, s programabilnim vremenom i odgodom aktiviranja, aktiviranje može biti podložno algebarskoj formuli.
Zaštićeni servisni ulaz za napajanje vanjskih uređaja.
2 izlaza repetitora statusa ulaza i 3 LED-ice za signalizaciju statusa ulaza i izlaza.
Potpuno upravljanje RSC® uređajima: programiranje, daljinsko upravljanje i kontrola svih radnih parametara.
Površinska ili DIN montaža (TFDIN pribor).
EN 54-18:2005/AC:2007 - EN 54-17:2005.
Potvrda o odobrenju 1293-CPR-0419.
